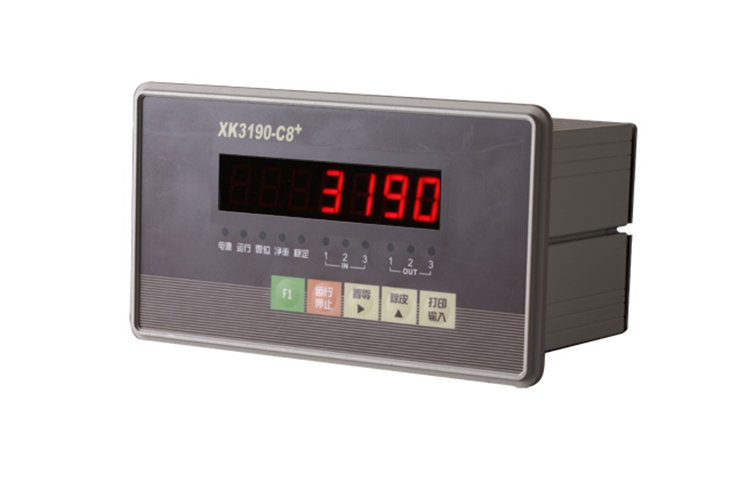

耀華XK3190-C8控制儀表4-20mA模擬量輸出修正方法概述：

模擬量輸出線性關系：

重量為0時模擬量輸出4mA，滿量程時輸出為20mA，滿量程以內的模擬量：

I當前=4+M當前*（20-4）/Mzui大     （1）

I當前：當前儀表輸出模擬量；

M當前：當前儀表顯示重量值；

Mzui大：儀表滿量程時模擬量輸出對應重量值。

模擬量誤差修正方法：

1、*先打開【SET 1】；

2、第1項設為【H  **1】（需要模擬量）；

3、第11項設為【A  滿量程重量】；

4、第12項（零點DA內碼）和第13項（滿量程DA內碼）為模擬量輸出校準項。

注：以上設置是C8表設置，其他儀表可以找到對應項修改。*般在模擬量零點和模擬量滿量程這兩點進行修正。

模擬量修正可以根據測量模擬量輸出回路上的電流修正（如圖1）。

例：空秤時理論模擬量為I理論=4mA，實測模擬量為I實測，當前零點DA內碼為DA當前，需得到4mA的模擬量，DA內碼應改為DA'，標準公式：

DA'=（I理論/I實測）*DA當前；     （2）

將零點DA內碼修改為DA'，再次測量模擬量I1，若I1=4mA，結束。DA碼越大，模擬量輸出越大，DA碼越小，模擬量輸出越小，通過適當增加或減小DA碼來調整。20mA模擬量輸出同理。

舉例：空秤時，測得模擬量輸出3.9mA，此時零點DA內碼為12520。因?yàn)榱泓c(diǎn)模擬量理論值應為4mA，根據公式（2）得：

DA'=（4/3.9）*12520=12841

那么我們將當前零點DA碼改成12841，再次測得模擬量為4.0mA，與理論值*致，結束。

如果因現場測量工具*度不夠無法*測量輸出電流，則可以通過上位機端實時反饋數值修正DA碼?？粘訒r(shí)，上位機*得模擬量轉換后的重量大于儀表重量則減小零點DA碼，上位機*得模擬量轉換后的重量小于儀表重量則增加零點DA碼；滿量程時DA碼修正方法同理。zui后實測驗證。

注：以上修正方式可以幫助用戶快速修正模擬量，但因模擬量輸出會有zui大0.2%的誤差，及環境干擾等因素?zé)o法完全修正。

注意：C8、C602等4-20mA輸出的zui大負載電阻（包括線路阻*在內）為250Ω，如果超過可能會造成較大的非線性誤差。

以上就是耀華XK3190-C8控制儀表4-20mA模擬量輸出修正方法概述，希望能幫助到您！
