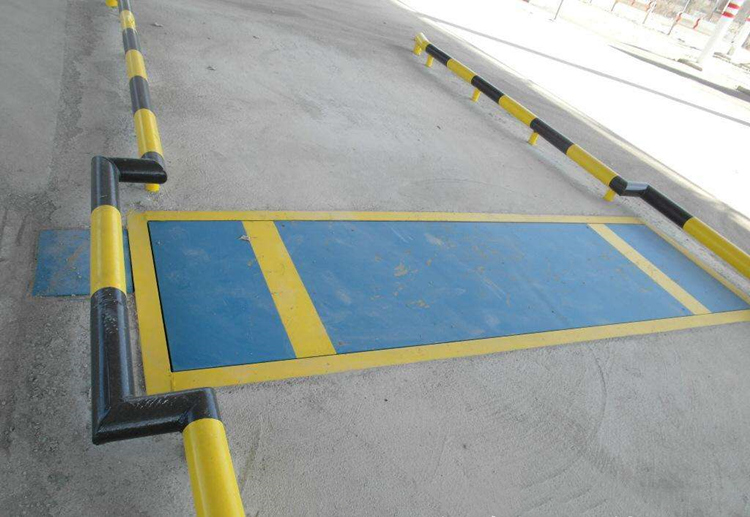

橋梁稱重用固定式汽車軸重秤安裝施工圖 介紹：
軸重秤技術參數：
允許負荷： 軸重載荷30t
*度等級： 靜態 級，總車重：5級 軸重：E級
車輛過衡速度： ≤5Km/h
臺面尺寸： 760mmX3600mm 900mmX3600mm
電源： AC 187～242V 49～51Hz
（1）滿量程溫度系數 5ppm/℃
（2）內分辨率 24位
（3）采樣率 200次/S
（4）顯示更新速度 12.5次/秒
（5）系統非線性 ＜0.01%
（6）傳感器激勵電源 DC 5V±2%
（7）工作溫度 0℃--40℃
（8）電源消耗（不含傳感器）: 70mA（不打印,關閉背光）,1000mA（打印時）
（9）電源 內置6V/7AH鉛酸蓄電池,可外接直流電源（7.5V/1A或12V/1A）
橋梁稱重用固定式汽車軸重秤安裝施工圖 概述：
名稱：固定式軸重秤
單軸：3.2mX0.8m(寬X長)
雙軸：3.2mX2.2m(寬X長)
打印接口：標準并行接口
通訊接口：RS232方式/波特率可選
適用環境溫度：-20℃——＋40℃
使用環境濕度：≤80%RH
規格尺寸：
外形尺寸（長×寬×*） 2.45×3.45×0.27m 1.15×3.45×0.27m
臺面尺寸（長×寬） 2.2×3.2m 0.9×3.2m
軸重（單軸或雙軸） 30～60t 15～30t
稱重范圍 1～120t 0.5～60t
分度值 20/10kg
*度等級 靜態0.25％，動態0.5％
動態車速 ≤5km∕h
工作流程：
1、在需要檢測的路段（或入口）安裝固定式動態電子軸計量秤。
2、車輛通過時，由輪胎識別器自動判別車型，車輛收尾識別器自動判別車輛是否整車通過，這兩者信號及秤體稱重信號*起傳送到稱重顯示器。
3、稱重顯示器對于收集到的信號進行動態數據處理，顯示整車的重量，并判斷是否超載。該數據同時顯示在大屏幕上，方便司機查看。也可以向計算機上傳檢測數據。
4、超限檢測/公路計重收費的稱重顯示器采用XK3196E3儀表,XK3196E3A含倒車系統。
5、采用稱重管理軟件對于數據進行更好的管理。
