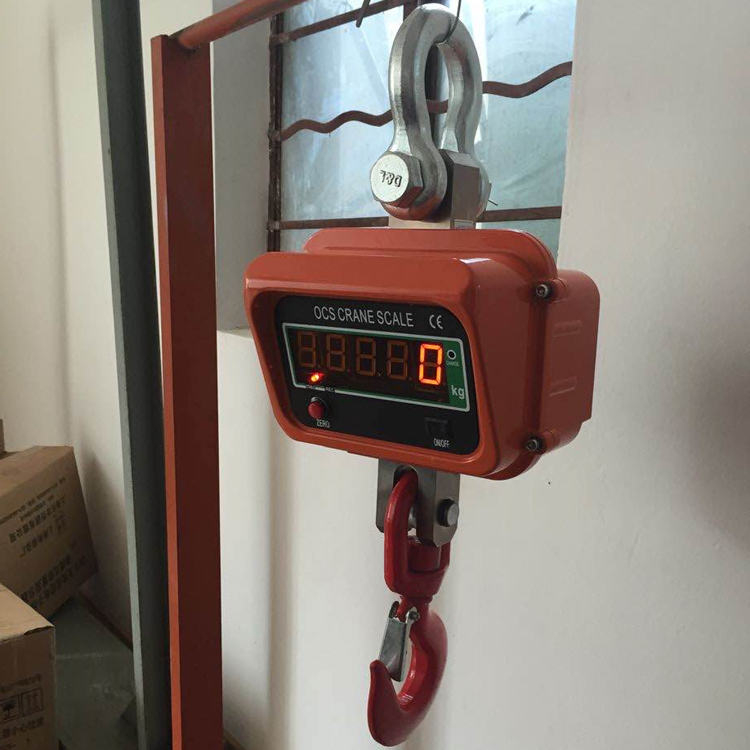

衡陽3000kg碼頭吊卸電子吊鉤秤 介紹：
電子吊秤尺寸：
|
秤量 max.cap. |
A (mm) |
B (mm) |
C (mm) |
L (mm) |
凈重 N.W. |
|
1t |
58 |
83 |
30 |
420 |
12 |
|
2t |
58 |
83 |
30 |
420 |
13 |
|
3t |
73 |
107 |
33 |
480 |
15 |
|
5t |
92 |
135 |
45 |
585 |
24 |
|
10t |
94 |
145 |
60 |
770 |
43 |
|
15t |
128 |
178 |
75 |
860 |
61 |
|
20t |
135 |
250 |
75 |
950 |
64
|
衡陽3000kg碼頭吊卸電子吊鉤秤 概述：
電子吊鉤秤結構簡介
電子吊鉤秤系統(tǒng)主要由橋秤板面、稱重壓力傳感器、前端信號放大器、稱重數據處理器、重量顯示器、打印設備等組成。其中稱重壓力傳感器、前端信號放大器在室外橋秤下,稱重數據處理器、重量顯示器、打印設備在室內。工作原理是:系統(tǒng)接通220V交流工作電源后,電子吊鉤秤衡器系統(tǒng)清零,稱重數據處理器送出勵磁信號通過前端放大處理到壓力傳感器,當車載貨物經過或停在橋秤上時,壓力傳感器送出毫安級的模擬信號回前端放大器,信號放大后再送回室內稱重數據處理器處理換算成相應重量顯示,需要打印時,通過打印機輸出。電子吊鉤秤使用220V50Hz交流市電,信號處理部分弱電設備的工作電壓*般在5～18V,工作電流多為毫安級;兩根勵磁信號線、兩條反饋信號線、兩條測量信號線共6根數據信號線。根據廠家設備要求,系統(tǒng)接地電阻應<4Ω。
