關于地磅房電器系統設計的要點介紹：

0引言

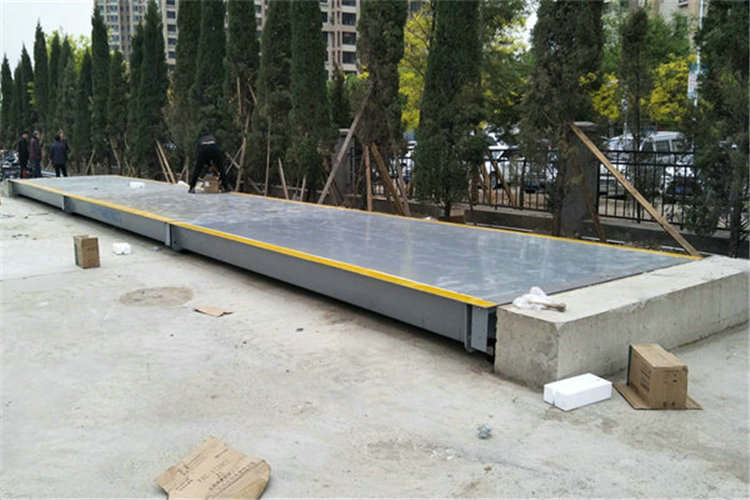

隨著經濟不斷地發展，工業上對大型衡器的需求越來越大。地磅房是指地磅旁邊的房屋，用來放置電源箱、監控設備、控制車輛進出及監測設備等與地磅相關的物品。地磅及地磅房周圍需設置道閘、監控、控制燈、稱重設施等,設備較多,*以需要提前做好管線預埋等工作，方便后期設備的安裝運行及使用。

1工程概況

某地磅房的建筑結構形式為框架結構,共2層,1F為儲藏層，主要放置電氣設備,不間斷電源(UPS)機柜、檢修電源箱及監控主機柜、弱電配電箱等;2F為工作層,相應位置設置動力總配電箱、室內外對講系統、監控顯示屏、道閘控制器稱重儀表、計算機、打印機等。

2設計思路

車輛通過入口道閘駛入地磅，通過監控與紅外對射柵欄檢測車輛是否完全進入稱臺，如有不完全進入稱臺的狀況，工作人員可以通過室內外對講系統與司機聯絡對車輛進行調整，確保車輛完全進入稱臺后稱重，信號經由控制器傳至檢斤室的稱重儀表及計算機，由工作人員或者智能稱重管控系統進行信息處理，處理完成后司機持卡在射頻讀卡器上成功刷卡，掃描車輛信息，開啟出口道閘，車輛放行。

3地磅房設計

3．1供配電設計

3．1．1電源進線及負荷等級

該地磅房若中斷供電，將影響用電單位的正常工作，有可能造成公共場*秩序混亂，甚至造成較大的經濟損失，*以地磅房供電負荷等級為三級，但是與稱重設備及車輛調控設備相關的片】電負荷電源需引自UPS機柜。。動力總配電箱放置在方便進線且使用的位置，電源進線處預埋2根+100ninl焊接鋼管，埋深不應小于0．8nl，有重型車出入的地方，埋深不應小于1．5nl

3．1．2為了檢修方便，需設置1個檢修電源箱檢修電源箱的電源引自動力總配電箱的備片j回路，設置在1F方便電氣設備使用的地方。檢修電源箱內預留4個出線回路，其中2路單相電源回路，2路三相電源回路，距地1．5m嵌墻安裝。

3．1．3UPS機柜選用三相供電、三相輸出的UPS(2組800kVA)，并向整個系統的各負荷裝置集中供電，工作時間不應小于8h。UPS機柜設在1F，主要向監控主機柜、弱電配電箱、竄內外劉。講系統及室外的投光燈、出入口的道閘、紅綠燈、電鈴等系統供電，考慮到其出回路較多，*以設置金屬橋架(CT·200mmX150mn1)．金屬橋架L{，間加隔板進行分隔，室內金屬橋架至拳外處，改成3根PVC50管，延伸至地磅邊緣，然后沿地磅行車方向及過路處預埋4根PVC25管、

3．2弱電設計

3．2．1監控系統

在地磅兩頭的兩側邊距離地磅邊緣約4．0Ill處分別設置監控攝像頭(立桿安裝)，桿*≥4．5m，桿頂部安裝AC220V400W投光燈1臺，用于檢斤室工作人員觀察車輛是否進入稱臺另外，每側邊的兩端距離地磅邊緣約2．0I1"1處各設置1個用于查看車牌的攝像頭(立桿安裝)，桿*I>3．5m，攝像頭安裝*度約為1．51"13．，桿頂部安裝AC220V400W投光燈1臺，用于照亮車牌．便于攝像頭清晰查看、記錄車輛車牌信息、在地磅房的檢斤室內，對角設置2個彩色攝像機(吸頂安裝)，便于觀察檢斤室內的工作狀態。地磅房*有監控攝像頭及監控主機機*需電源均引自UPS機柜。地磅周圍沒置的攝像頭均采用有室外防護罩的*清攝像頭。J。

3．2．2紅外對射柵欄

紅外對射柵欄(紅外欄桿)采用多束紅外光對射，發射器向接收器以“低頻發射、時分檢測”方式發出紅外光，*旦有人員或物體擋住發射器發出的任何相鄰兩光束超過30ms時，接收器立即輸出報警信號；當有小動物或小物體擋住任*束光線時，報警器不會輸出報警信號。紅外對射柵欄設置在與地磅端部平齊，距離地磅外側約0．2m處焊接底座安裝，由*廠家調試合格后即可使用。地磅及壓磅檢測器需根據場地內*需要出入車輛的規格型號選取。柵欄區別如表1*示。光束數越多，探測器長度越*，探測范圍也越*。另外，紅外對射柵欄需與配套的報警控制器同時使用。

3．2．3射頻讀卡器

射頻識別(RFID)是利用無線方式對電子數據載體(電子標簽)進行識別的*種技術。與接觸式Ic卡和條形碼識別等系統比較，利用射頻識別技術能有效實現對數量大、分布區域廣的信息進行智能化管理，達到*、快捷運作，特別是在物流、交通航運、自動收費、門禁系統管理、服務領域等方面有廣泛的應用。每個地磅的出口端距離邊緣約0．5n處，各設置1套射頻讀卡器(立桿安裝)，桿*≥1．5m磅房*有射頻讀卡器*需電源均引自UPS機柜。

3．2．4智能稱重管控系統

智能稱重管控系統主要由地磅、計算機、打印機、視頻監控、射頻讀卡系統、紅綠燈、道閘及紅外對射柵欄等組成，具備人工和無人值守兩種人性化操作模式。在無人值守狀態下，智能稱重管控系統無需人工干預就可以完成稱重和磅單的自動打印。智能稱重管控系統通過車號自動識別和*計量，同時防止外來人員各種作弊(給企業帶來的經濟損失)。此外，系統實施后可以大大降低工作人員的勞動強度，提*管理流程透明度。該地磅房*有的智能稱重管控系統*需電源均引自UPS機柜。

3．3地磅房內部設備地磅房沿地磅方向中間部位的屋頂處，設置1臺AC220V400W投光燈；沿地磅方向中問部位的窗門下沿處，設置1組LED地磅大屏顯示器、電鈴，分別預留2根PVC20管，并做好防水處理。另外，地磅房內還需按照規定設置照明、插座、電話、網絡等系統。

4結語

介紹了地磅房的供配電設計和弱電設計，提出地磅房電氣設計時要提前做好電氣設備及相應管線的預留，方便后期電氣設備的安裝調試，縮短工期，降低地磅房的總工程成本。
